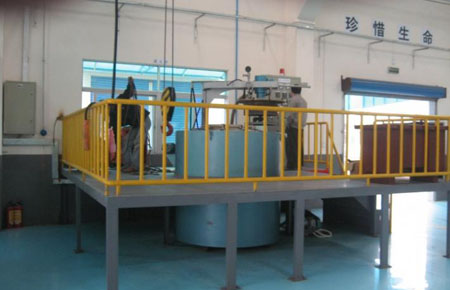

大型氮化炉

结构简介：

大型氮化炉属标准节能型周期作业氮化炉。主要供各种大型工件、长轴工件等进行气体氮化热处理之用。
       大型氮化炉深度可达15米，直径可达5米。本系列大型氮化炉的外壳由钢板及型钢焊接而成，分多层多支撑方式，炉体具有高强度以支撑超大型工件、超重型工件氮化处理。
       炉衬由超轻质，高强度0.6g/cm3节能耐火微珠砖砌成，炉衬外层夹置高纯陶瓷纤维，间置填充膨胀保温粉。加热元件由高温电阻丝绕成螺旋状，安装在炉衬的搁砖上，在炉膛中安有不锈钢真空罐。氮化炉炉口采用节能炉衬双水冷炉罐盖，真空橡胶密封。炉盖上安装有双头不锈钢滴注器供滴注甲醇，操作简便，安全性高。炉盖上装有取样管、排气管、炉罐侧壁上部的输入管可供氨气输入用，炉罐与炉盖采用水冷真空橡胶密封，并装有压紧螺拴。氮化炉内废气通过排气管排出炉外。
       我厂大型氮化炉采用多区控温。使大型氮化炉无论从深度方向或直径方向，保温性、炉温均匀性、密封性、渗氮速度都有很大提高，氮化炉内温度气氛均匀。
技术参数：

参数名称		单   位	型号
			ARN2-360-6	ARN2-400-6	ARN2-480-6	ARN2-560-6	ARN2-680-6
额定功率		KW	360	400	480	560	680
额定电压		V	380
额定温度		℃	650
相数		相	3
频 率		Hz	50
不锈钢   真空罐尺寸	直径	mm	φ1100	φ1800	φ3200	φ2000	φ1500
	深度	mm	4000	6000	4000	8000	15000
控 温 区 段		区	4	4	4	5	6
空炉升温时间		h	2.5-3
控温精度		℃	±1
最大装载量		Kg	6000	11000	25000	32000	37000
重量		Kg	12300	15200	17600	19000	27000
